Gasesse-Material Set

bestehend aus:

Keramikfaserwolle 1m²:
Feuerfester Beton 10kg
Gasbrenner Brennersortiment /Komplettbrenner

Das Komplett-Set zum auskleiden einer Gasesse auf Basis einer 11kg. Gasflasche.
Das Bau-Set reicht aus, um eine 11kg. Gasflasche mit einer 2-lagigen Schicht der biolöslichen Keramikfasermatte auszukleiden. Der mitgelieferte Beton ergibt eine ca. 1,5  bis 2cm dicke Schicht. So baue ich auch meine Gasessen auf. ( Anfrage Kauf einer Gasesse.)

Der mitgelieferte Brenner bringt massive mehrere kg. schwere Damastpakete problemlos auf Feuerschweißtemperatur. Das Gehäuse ist nicht mit im Lieferumfang enthalten. Bei Bedarf können wir Ihnen ein Gehäuse anfertigen.

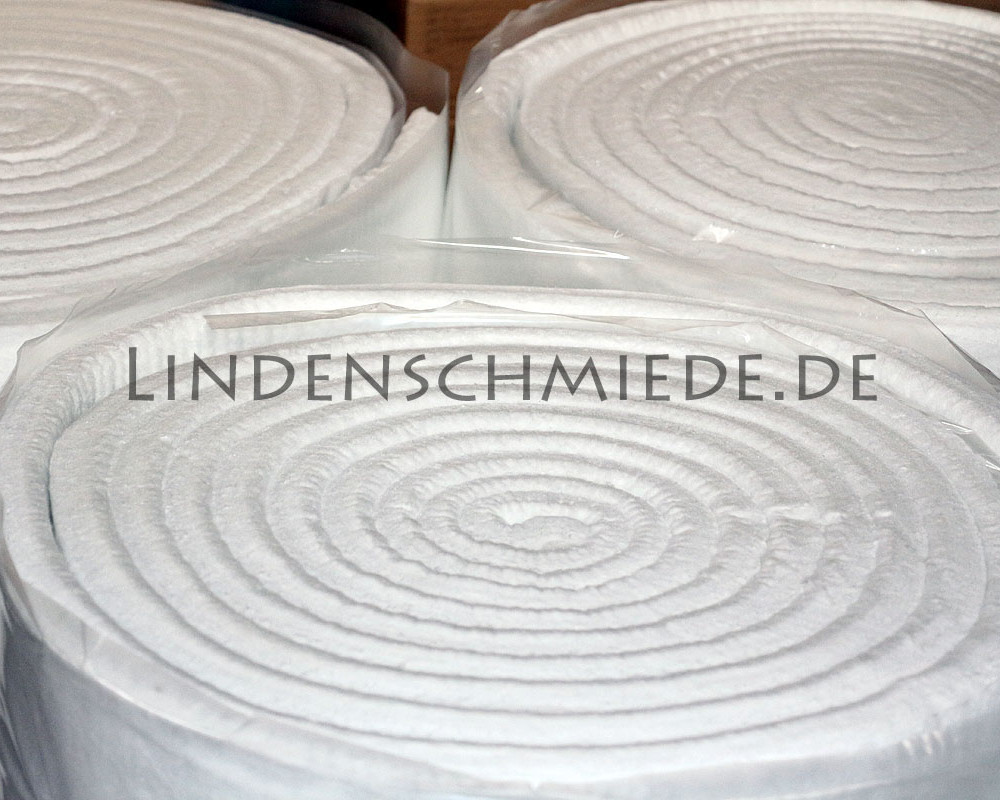

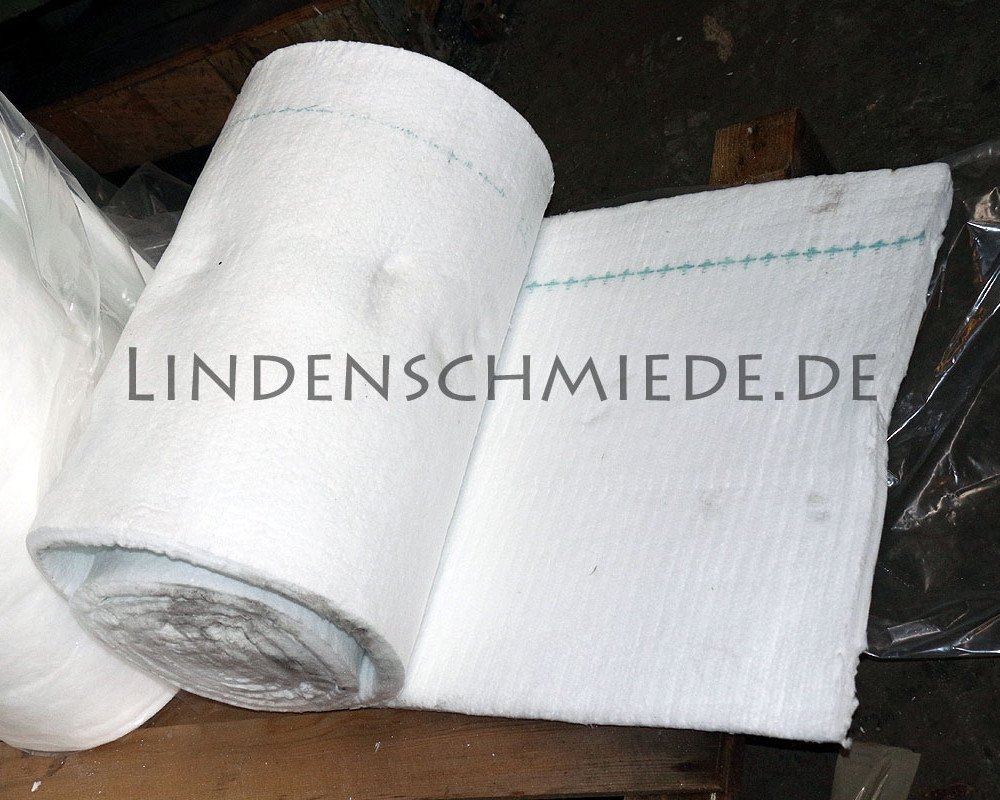

Keramikfasermatte biolöslich mit einer Schmelztemperatur >1500°C
1,7m x 0,6m entspricht 1m²

Dicke 1 Zoll (25,4mm)
Rohdichte 128kg/m³

-zum Auskleiden von Gasschmiedeöfen
-zur Isolation von Hochtemperaturöfen ( Härteöfen )
-Isolierung eines Pizzaofens oder Steinbackofens
-zum Bau von Wärmeboxen und mehr
-Temperaturklasse bis ca. 1200 ° C und mehr
-Schmelztemperatur >1500°C
-Verarbeitung nur mit geeigneter Atemmaske
-Die Wolle sollte gegen mechanische Beschädigung geschützt werden, am besten mit Feuerfest-Beton
-Keramikfaserwolle bzw. Keramikfasermatte sind Bezeichnungnen für das gleiche Material.

Diese Keramikfaserwolle nutze ich zum Bau und Auskleiden meiner Gasessen. Im Normalfall baue ich eine Gasesse auf Basis einer 11Kg oder 5Kg Gasflasche auf.
Die Flasche wird als Gehäuse umgebaut. Dann kommt als erstes der Einbau der Keramikfaserwolle, welche ich in Segmente schneide und in das Gehäuse einfüge.

Die Matte besitzt eine gute Eigenstabilität, weshalb ich auf das Verkleben mit der Gehäusewandung verzichten kann. Sie wird eingepasst und gut angedrückt. Das ist völlig ausreichend für einen guten Halt in der Gasesse. Ich verbaue in der Regel 2 Lagen der Keramikfaserwolle im Gehäuse. Dadurch erreiche ich eine gute Isolierung was eine schnelle Aufheizung ermöglicht.

Nach dem Einbau der Isolierung kleide ich die Esse mit dem Feuerbeton welcher auch hier im Shop erhältlich ist aus. Den Beton trage ich ca. 1-2 cm stark auf. Diese Schichtstärke bringt eine gute Stabilität der Wandung, ermöglicht gleichzeitig aber noch eine schnelle Aufheizung auf Feuerscheißtemperatur in ca. 10-20 Minuten.

Nach dem Ausmörteln muss der Feuerbeton abbinden und gut durchtrocknen bevor die Esse das erste mal angefeuert werden kann.  Das Durchtrocknen des Betonmantels ist extrem wichtig. Auf keinen Fall darf hier zu früh angefeuert werden. Ich trockne die Gasesse nach dem Abbinden normalerweise in einem großen Tonbrennofen bei Temperaturen bis an die 500°C. Damit ist gewährleistet das das nachfolgende Anbrennen ohne Probleme erfolgen kann.

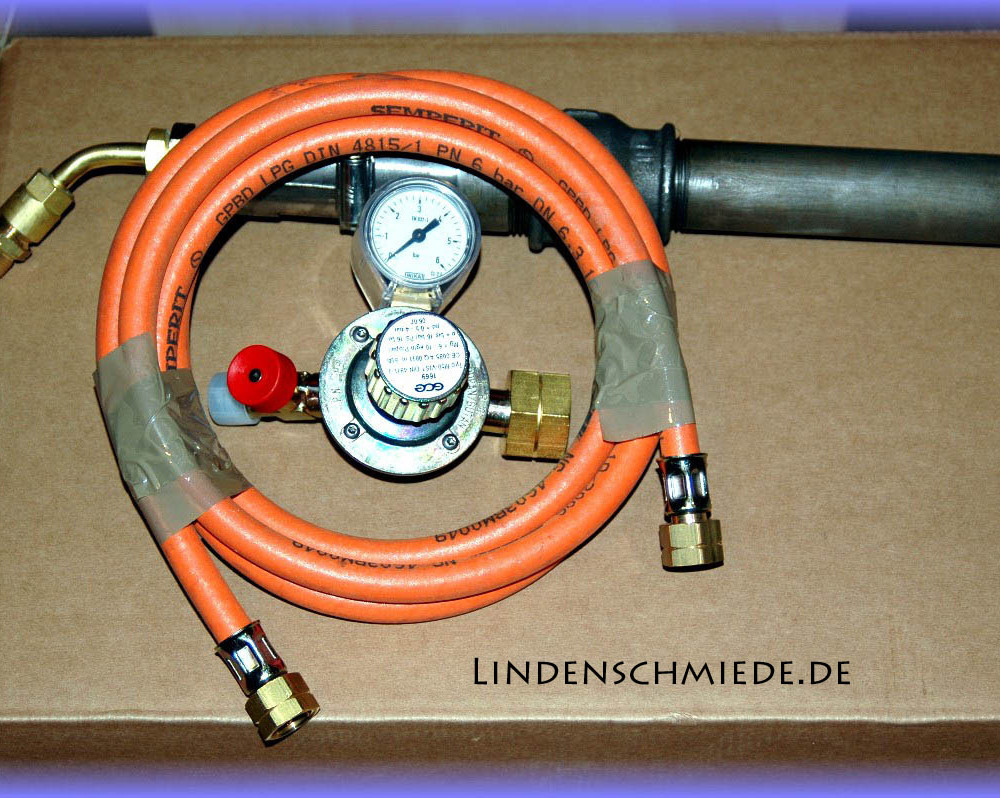

Brennersortiment /Komplettbrenner

Gasbrenner Komplettes Set.
incl. Manometer, Propanschlauch, Halsrohr, Brennerkopf
Zubehörteile (Schlauchschellen, Rohrstücke, Reduzierstüke)
komplett montiert und einsatzbereit
Feuerschweißtemperatur ist problemlos erreichbar – auch bei mehren Kg großen Damastpaketen

Der Gasbrenner ist modular aufgebaut, was es ermöglicht seine Einzelteile bei Bedarf problemlos auszutauschen. Für den Bau kommen im Handel üblichegenormte Bauteile zur Verwendung. Für den Betrieb des Brenners wird kein elektrischer Strom und kein Gebläse benötigt.

Feuerfester Beton

Feuerfester Beton Einsatzgebiet
zum Bau und Auskleiden von Gas- und Kohle-Schmiedefeuern
Modellieren von Härtelinien
Reparatur von Öfen und Kaminen
Bau und Reparatur von Back – und Pizzaöfen.
Temperaturbetändig bis ca. 1600° C
Abgabe im 10 kg. Paket
Artikelbilder können andere Mengen zeigen. Sie dienen lediglich der Darstellung und geben nicht die Liefermenge an.

Verarbeitung Feuerfester Beton

Der Beton kommt aus dem Hochofenbau und wird dort für die Auskleidung von Hochöfen und das Schmelzen von Stahl verwendet. Ich beziehe das Material direkt vom Hersteller. Der Beton ist nicht zu vergleichen mit Schamottemörtel den man z.B. im Baumarkt zu kaufen bekommt.
Die Temperaturbeständigkeit von normalen im Handel erhältlichen Schamottemörteln reicht bei weitem nicht für den Betrieb von Gas Schmiedeöfen aus in denen Temperaturen von mehr als 1300°C erreicht werden.
